EWM PICOMIG 220 puls TKG

Technický list

Návod na obsluhu

Návod na obsluhu M1.83-A-1

Technický popis:

• Multiprocesný impulzný zvárací prístroj MIG/MAG, kompaktný, prenosný, centrálna prípojka Euro s modulom PFC pre 5kg cievky D200
• Veľmi efektívna spotreba energie vďaka integrovanej technológii PFC (Power Factor Correction)
• Postupy a funkcie
• Impulzné zváranie v ochrannom plyne a štandardné zváranie v ochrannom plyne
• Vďaka pulznej funkcii je znížená tvorba rozstreku, a tým je potrebných výrazne menej dodatočných prác
• Impulzné zváranie MSG hliníka a zliatin hliníka
• Charakteristiky pre oceľ, CrNi, CuSi, hliník a plnené drôty
• Ručné zváranie obalenou elektródou a zváranie metódou WIG Liftarc
• Optimálne na zváranie plnenými drôtmi s vlastnou ochranou
• Plynulo nastaviteľná dynamika zváracieho oblúka (účinok tlmivky)
• 2-taktný/4-taktný režim
• Intervalové zváranie
• Nastaviteľná doba predfuku a dofuku plynu
• Výhody pre vás
• Prenosný, kompaktný
• Bez prikúpenia charakteristík, všetky charakteristiky pre tento typ stroja sú v rozsahu dodávky obsiahnuté z výroby
• Robustná skriňa vhodná na stavenisko
• Vysoké napätie voľnobehu pre veľmi dobré vlastnosti zapaľovania
• 4-kladkový pohon
• Šetrí prúd vďaka vysokému stupňu účinnosti a funkcii standby
• Jednoduchá zmena polarity zvárania bez použitia nástrojov
• Izolovaný priestor drôtu
• Sieťový kábel 3,5 m so zástrčkou 16 A s ochranným kontaktom
• Bezplatný balíček WPQR pre certifikáciu vrátane EXC2 podľa STN EN 1090 a pre zváranie nelegovaných ocelí vrátane S355
• Ochrana proti prepätiu: Nechceným pripojením prístroja k sieťovému napätiu 400 V nedôjde k poškodeniu prístroja

Technické parametre:

• Prevedenie: Picomig 220 pulz TKG
• Rozsah nastavenia zváracieho prúdu: 5 A - 220 A
• Dovolené zaťaženie 40 °C: 220 A / 30 %, 170 A / 60 %, 150 A / 100 %
• Napätie naprázdno: 70 V
• Sieťové napätie: 1 x 230 V
• Tolerancia: -40 % až +15 %
• Sieťová frekvencia: 50 Hz / 60 Hz
• Odporúčaný výkon generátora: 8.8 kVA
• Osadenie kladkami z výroby: 0,8 + 1,0 mm / Oceľ
• Priemer cievky: D200
• Prípojka zváracieho horáka: Centrálna prípojka Euro
• Krytie: IP23
• Kontrolná značka
• Trieda elektromagnetickej kompatibility: A
• Rozmery (L x B x H): 559 mm x 276 mm x 340 mm, 22 palcov x 10.9 palcov x 13.4 palcov
• Hmotnosť: 18 kg, 39.7 lbs
• Normy: IEC 60974-1, -5, -10 CL.A

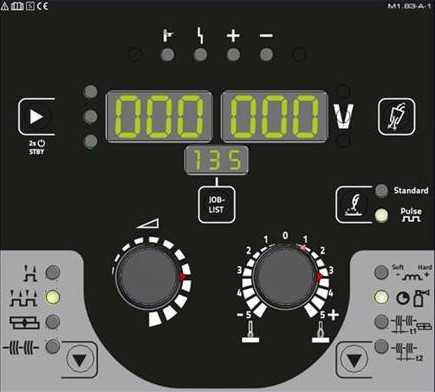

Ovládanie:

• Nastavenie všetkých parametrov zvárania a funkcií - pohodlné nastavenie pracovného bodu, výber vopred naprogramovaných JOB (zváracích úloh) prostredníctvom zoznamu úloh
• Impulzné zváranie v ochrannom plyne a štandardné zváranie v ochrannom plyne
• Vďaka pulznej funkcii je znížená tvorba rozstreku, a tým je potrebných výrazne menej dodatočných prác
• Impulzné zváranie MSG hliníka a zliatin hliníka
• Charakteristiky pre oceľ, CrNi, CuSi, hliník a plnené drôty
• Ručné zváranie obalenou elektródou a zváranie metódou WIG Liftarc
• Optimálna pre zváranie plnenými drôtmi s vlastnou ochranou
• Plynulo nastaviteľná dynamika zváracieho oblúka (účinok tlmivky)
• 2-taktný/4-taktný režim
• Intervalové zváranie
• Nastaviteľná doba predfuku a dofuku plynu
• Spôsob obsluhy: Jednogombíkové ovládanie
• Metóda zvárania: MIG/MAG, Impulzný MIG/MAG, WIG, MMA
• Prevádzkové režimy: 2taktné, 4taktné, Bodové zváranie, Interval
• Parametre na displeji: Zvárací prúd, Rýchlosť drôtu, Hrúbka plechu, Číslo JOB (úlohy), Kód závady, Ukazovateľ polarity
• Počet JOBov: 50
• Vlastnosti: Spätné dohorenie drôtu

Príslušenstvo v cene:

• Uzemňovací kábel 25mm 3m 35-50
• Plynová hadica 3m G1/4" - G1/4"
