Pantermax CUT 50LCD Set 2

Návod na použitie

Produktový list

Technický popis PANTERMAX CUT 50LCD:

• PANTERMAX® CUT50LCD je mikroprocesorová plazmová rezačka s PILOT ARC štartovaním oblúku s čistým prierezom až 16mm. Rezanie nikdy nebolo jednoduchšie, grafický ovládací panel uľahší správne nastavenie úplne každému. Malá, ľahká, jednoducho ovládateľná, ekonomická a hlavne praktická.

Vlastnosti PANTERMAX CUT 50LCD:

• IGBT invertorová technológia
• presné 32bitové procesorové riadenie
• grafický panel
• rezanie elektricky vodivých materiálov
• bezdotykové štartovanie PILOT ARC
• CUT/GRID rezanie (Kontinuálne/Prerušované pre rezanie mriežok)
• 2T/4T
• regulovateľný dofuk
• zásuvka centrálna SK35
• pripojenie CNC

Technické parametre PANTERMAX CUT 50LCD:

• Sieťové napätie:~230V (+/-10%) - (50/60Hz)
• Príkon (kW): 7,1
• Primárny prúd Imax (A): 31
• Fázový prúd I1eff (A): 17
• Istenie (istič motorový pomalý, charakteristika D): 16A
• Silový faktor: 0,73
• Rozsah zváracieho prúdu (A): 20-40
• Max. napätie na prázdno (V): 290
• Účinnosť (%): 77
• Zaťažovateľ（40℃,10 minut）: 30% 40A, 60% 28A, 100% 22A
• 2T/4T: áno
• Dofuk: áno
• Štartovanie oblúku: PILOT ARC (bezdotykové)
• Horák IPT40: 6m
• Tryska priemer (mm): 0,9
• Vzduchový filter s regulátorom tlaku: áno (TW2000/02)
• CUT/GRID rezanie (Kontinuálne/Prerušované): áno
• CNC pripojenie: áno
• Tlak vzduchu (MPa): 0,3-0,45
• Prietok vzduchu (l/min): 280
• Rez až (kvalitný/maximálny) (mm): 16/25
• Trieda krytia: IP21S
• Trieda použitia: H
• Rozmery d x š x v (mm）: 415 x 145 x 245
• Rozmery balenia d x š x v (mm）: 520 x 225 x 315
• Hmotnosť čistá/hrubá（Kg）: 6,3

Technické parametre Kompresor PANTERMAX®AirFlow® 56 SILENT:

• Sieťové napätie (~V): 230
• Frekvencia (Hz): 50
• Typ: Bezolejový/Oilfree
• Otáčky (ot./min): 2800
• Počet valcov: 4
• Objem vzdušníka (l): 50
• Príkon (kW): 2,9
• Príkon (PS): 4,0
• Maximálny tlak (Bar): 8,0
• Plniací výkon (4Bar/l): 280
• Plniací výkon (8Bar/l): 190
• Sací výkon (l/min): 498
• Regulácia prevádzkového tlaku: áno
• Hlučnosť LwA (dB): 76
• Hlučnosť LpA (dB) 7m od zdroja: 60
• Počet výstupov na vzduch: 2
• Istenie (istič motorový pomalý, charakteristika D) (A): 16
• Rozmery výrobku d x š x v (cm）: 67 x 36 x 60
• Rozmery balenia d x š x v (cm）: 66 x 36 x 58
• Hmotnosť（Kg）: 39

Technický popis Kompresor PANTERMAX®AirFlow® 56 SILENT :

• Kompresor PANTERMAX® AirFlow® 56 SILENT je veľmi tichý bezolejový štvorvalcový kompresor, ktorý vyniká nízkou hlučnosťou 76dB v zdroji (oproti priemerných viac než 90dB v štandardných kompresorov). Hlučnosť 60dB (vo vzdialenosti 7m od kompresoru) znamená hladinu hluku zhruba na úrovní bežnej kancelárie.
• Výhodou bezolejová technológia je, že do tlakovej nádoby(vzdušníka) ani ďalej do spotrebiča vzduchu, neunikajú žiadne olejové pary.
• Vhodný pre potravinárstvo, zdravotníctvo, automotive (pneumatické náradie obecne), vďaka nízkej hlučnosti blízko obytných priestorov (rodinné domy, garáže, dielne), povrchové úpravy kovov apod.
• Inovatívna technológia poskytuje sací výkon 498l/min!, vhodné pre väčšinu pneumatického náradia, dokonca i profesionálne striekacie pištole!
• Kompresor je vybavený manometrom vzdušníka i manometrom pre kontrolu pracovného tlaku.

Výhody Kompresor PANTERMAX®AirFlow® 56 SILENT:

• Vhodné pre profesionálne striekacie pištole
• Nízka hlučnosť
• Patentovaný chladiací systém
• Rýchle plnenie, vysoký prietok
• Vhodné pre vysoké zaťaženie a nepretržitú prácu
• Nízka spotreba energie
• Dlhá životnosť
• Podpora nízkonapäťového štartu
• Nízke náklady na údržbu

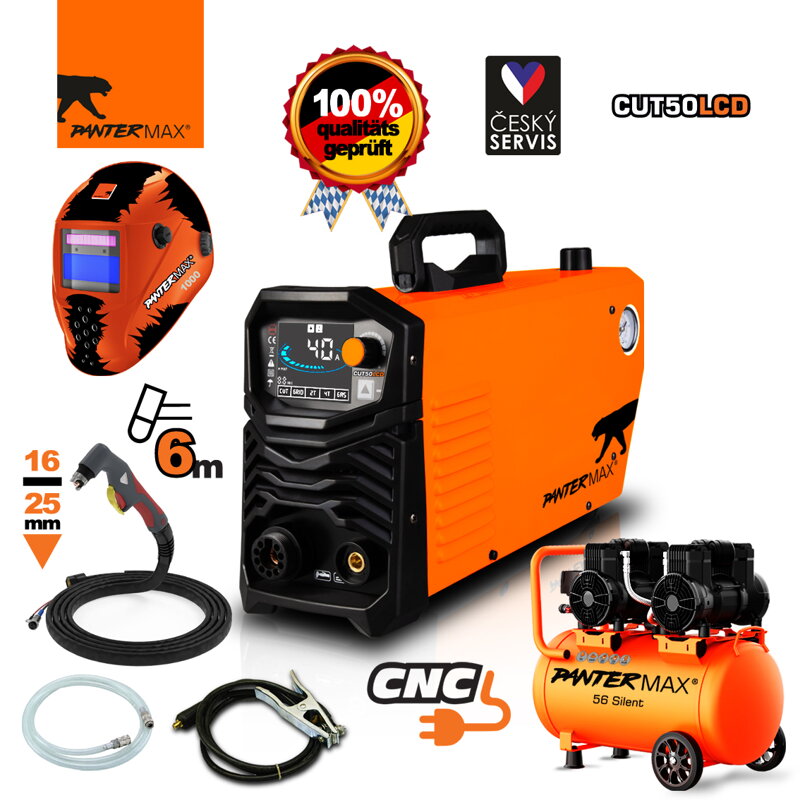

Obsah balenia:

• Samostmievacia kukla PANTERMAX 1000
• Kompresor PANTERMAX®AirFlow® 56 SILENT
• Plazma PANTERMAX CUT 50LCD
• 6m plazmový horák IPT-40 (1ks tryska 1,6mm, 1ks elektróda PT40)
• 2,5m kábel 12mm2 Cu so zemniacou svorkou 300A (10-25)
• 3m prívodný kábel 3x2,5mm2 (230V)
• Redukčný ventil s filtrom TW2000/02
• Vzduchová hadica 5m (6/12mm DN7,2)
• Manuál+ záručny list
