EWM TETRIX XQ 230 PULS DC EXPERT 3.0

Návod na obsluhu

Technický popis:

• Modulárny invertorový zvárací stroj TIG DC najnovšej generácie
• Postupy a funkcie: TIG DC a TIG impulz, activArc® na spotArc®, MMA, MMA-Pulse, MMA Sky, MMA Cel-Pulse
• LED stavový riadok farebne zobrazuje aktuálny prevádzkový stav
• Z výroby pripravený na pripojenie vodného chladiča – zaručuje maximálnu flexibilitu v priemysle a remesle
• Nie je potrebné žiadne ďalšie pripojenie k sieti chladiaceho modulu. Modul je napájaný zváracím strojom
• Robustný kryt s nárazuvzdorným plastovým krytom
• Chladiaci ventilátor s reguláciou teploty a otáčok – nízke znečistenie a nižšia hlučnosť, pretože ventilátor beží len v prípade potreby
• Chránené proti striekajúcej vode podľa IP23
• Schopný prevádzky generátora aj na dlhých sieťových vedeniach
• Vysoká tolerancia sieťového napätia
• Box na opotrebenie v rukoväti – opotrebiteľné časti zváracieho horáka sú vždy bezpečne uložené a pripravené na použitie
• Voliteľne sa pripája cez LAN alebo WiFi bránu so softvérom Xnet ewm
• 3,5 m sieťový kábel s uzemnenou zástrčkou 16 A

OW Expert 3.0 riadenie:

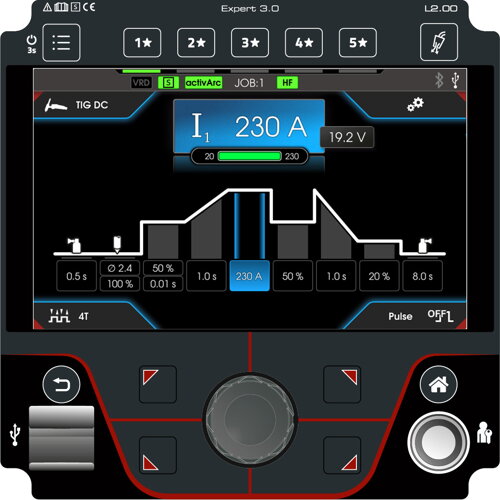

• 7-palcový grafický displej s vysokým rozlíšením a intuitívnou navigáciou pomocou ClickWheel a funkčných tlačidiel
• Možnosť personalizácie podľa individuálnych požiadaviek
• Päť obľúbených tlačidiel s farebným zobrazením stavu
• Všetky parametre a všetky dôležité funkcie sú usporiadané prehľadne a s priamym prístupom
• Zobrazenie zvolenej funkcie na displeji s grafickou podporou
• Rozsiahle menu pomocníka s tipmi a vysvetleniami
• Xbutton pre individuálne prístupové práva
• USB rozhranie na aktualizáciu softvéru a kopírovanie úloh
• Predinštalované jazyky pre používateľské menu: CZ / DA / DE / EN / ES / FI / FR /HR / HU / IT / NL / PL / PT / RO / RU / SE / SL / TR
• Grafické nastavenie všetkých parametrov vo vývojovom diagrame

Technické parametre:

• Rozsah nastavenia zváracieho prúdu 3 A - 230 A
• Prípustné zaťaženie 40 °C 230 A / 45 %, 205 A / 60 %, 170 A / 100 %
• Pracovný cyklus @ 110 V - 120 V 170 A / 40 %, 150 A / 60 %, 120 A / 100 %
• Napätie naprázdno 96 V
• Sieťové napätie (továreň) 1 x 230 V
• Sieťové napätie (možné) 1 x 110 V - 120 V
• Čistá tolerancia (továreň) -40 % až +15 %
• Tolerancia siete (továreň) @ 110 V - 120 V -15 % až +15 %
• Frekvencia siete 50 Hz / 60 Hz
• Odporúčaný výkon generátora 6,9 kVA
• Odporúčaný výkon generátora @ 110 V - 120 V 4,5 kVA
• Stupeň účinnosti 87 %
• Spotreba energie Pi 28 wattov
• Krytie IP23
• Kontrolná značka
• Trieda EMC A
• Rozmery (D x Š x V) 550 mm x 257 mm x 415 mm
• Hmotnosť 17,5 kg / 38,6 libier
• Normy IEC 60974-1, -3, -10 CL.A

Štandardné vybavenie:

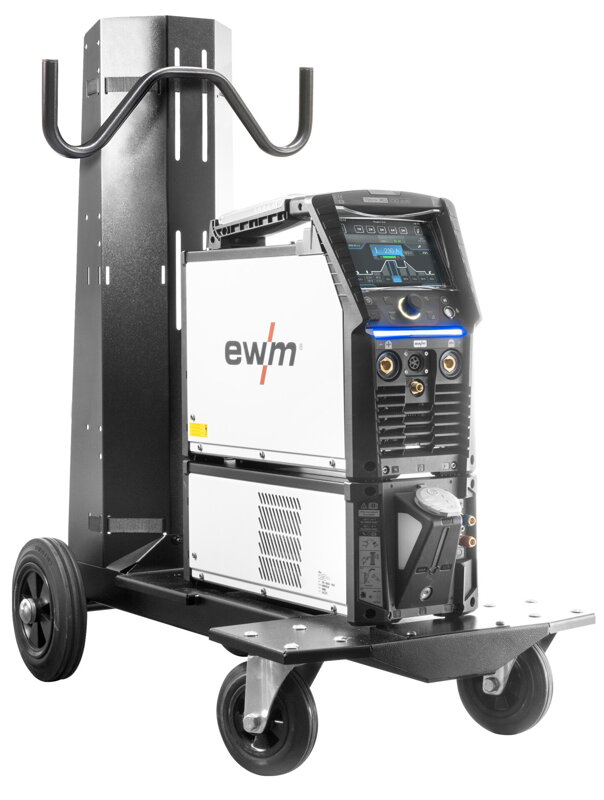

• Modulárny pulzný zvárací stroj TIG DC so všetkými vlastnosťami a funkciami
• Chladiaci modul pre Tetrix XQ 230 puls,
• Chladiaca kvapalina "blueCool" do -10 °C (14 °F), 5 l, 5 l
• Prepravný vozík (4 kolesá) na prepravu zdroja energie, chladiaceho modulu a plynovej fľaše, vopred zmontovaný
• Uzemňovací kábel so svorkou, 290 A / 60 %, 35 mm²
• Plynová hadica, 2 m
• Redukčný ventil
• Držiak zväzku hadice a horáka,
• Zvárací horák TIG, U/D, chladený vodou, 4 m

Tetrix XQ 230 Pulse DC Expert 3.0 8P

• Modulárny pulzný zvárací stroj TIG DC so všetkými vlastnosťami a funkciami

Cool XQ 40

• Chladiaci modul pre Tetrix XQ 230 pulse

blueCool -5 l

• Chladiaca kvapalina pre vodou chladené zváracie stroje a chladiace moduly

Trolly XQ 55-3

• Prepravný vozík (4 PU kolieska) na prepravu zdroja energie, chladiaceho modulu alebo skrinky na náradie a fliaš s ochranným plynom do 50 l (300 barov)

WK35mm² Ø 13 mm 290A/60% 4m/K

• Uzemňovací kábel so svorkou 16 mm² - 50 mm²

GH 2x1/4'' 2m

• Hadica pre ochranný plyn
• Vybavený plastovými maticami na oboch stranách pre montáž bez použitia náradia

Proreg Ar/CO2 230bar 15l D

• Redukčný ventil s manometrom

ON HS vozík XQ 55-5 / 55-3

• Držiak hadicového zväzku a diaľkové ovládanie

TIG 260 GRIP WD 8P U/D 4m

• Vodou chladený zvárací horák TIG Nastavenie zváracieho prúdu
