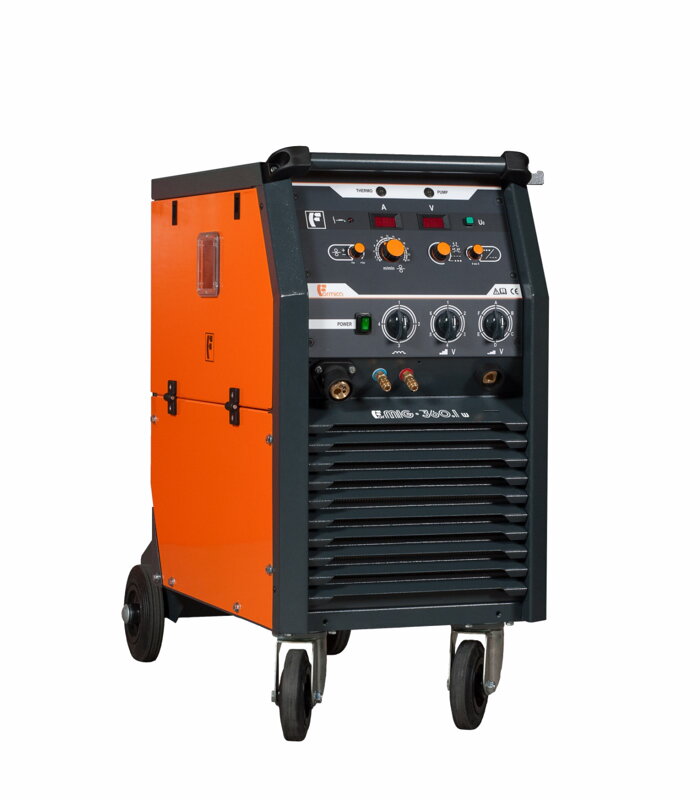

Formica FORMIG 360.1 W

Technický popis:

• Zvárací zdroj ForMIG 360.1 W bol navrhnutý na želanie zákazníkov ako cenovo výhodná alternatíva, ktorá je zároveň výkonná
• S ohľadom na dovolený zaťažovateľ je tento zvárací zdroj určený do stredne ťažkých prevádzok
• Napriek nadštandardnej ponuke ovládacích prvkov v základnej výbave, je ovládanie zdroja veľmi jednoduché a intuitívne
• Predný ovládací panel je samovysvetlujúci, obsluha má neustály prehľad o všetkých nastavených parametroch zváracieho zdroja
• Konštrukcia skrine je robustná, silová časť, podávacie zariadenie a elektronika sú vzájomne odladené, dôsledkom čoho je malá poruchovosť a nízke prevádzkové náklady
• Zákazník má možnosť výberu zo širokej škály modifikácií: kompaktný zdroj s plynom resp. kvapalinou chladeným horákom, zdroj s oddeleným podávačom, alebo s ramenom
• Všetky zdroje sú štandardne vybavené štvorkladkovým systémom podávania drôtu, bezprúdovým zavádzaním drôtu, predvoľbou približovacej rýchlosti, nastavením času vypĺňania krátera, digitálnymi ukazovateľmi zváracích veličín, bodovým zváraním prievarom, 2T a 4T spínaním horáka, signalizáciou prehriatia s blokovaním, možnosťou nastavenia výletu drôtu po zváraní a signalizáciou poruchy horáka
• ForMIG 360.1 W je vyhotovený v prevedení kompakt – všetko v jednej skrini
• Štvorkladkový podávač je umiestnený priamo v skrini zdroja
• Takisto je v skrini zabudovaná výkonná chladiaca jednotka, zvárací horák je chladený kvapalinou
• Toto vyhotovenie vymedzuje oblasť použitia pre zámočnícke práce
• Vhodné pre prácu vo zváracích boxoch
• odbočkový zvárací zdroj (skoková regulácia)
• zváranie metódou MIG/MAG
• kompaktný zdroj
• kvapalinou chladený horák
• nastavenie výletu drôtu
• nastavenie štartovacej rýchlosti
• digitálne ukazovatele zváracích veličín (A+V)
• hrubé a jemné ladenie rýchlosti podávania drôtu
• signalizácia prehriatia
• 36 napäťových stupňov
• tlačidlo napätia naprázdno
• centrálna koncovka horáka
• štvorkladkový systém podávania drôtu; v základnej výbave pre ocelový drôt 1,0 – 1,2
• konektor na ohrev plynu
• beznapäťové zavádzanie drôtu
• chybové hlásenie horáka
• výkonná chladiaca jednotka ( súčasť zariadenia)
• klasický zdroj
• regulácia skoková
• kompaktný zdroj
• štvorkladkový systém podávania drôtu ●
• bezprúdové zavádzanie drôtu ●
• elektronická tlmivka ●
• zvárací prúd max. 360 A
• zvárací prúd 60% DZ 330A/20°C
• zvárací prúd 100% DZ 280A/20°C
• doporučený prietok plynu 3-18 l/min
• priemer zváracieho drôtu oceľ 0,8-1,6 mm
• priemer zváracieho drôtu Al 1,0-1,6 mm
• priemer zváracieho drôtu trubička 1,0-1,8 mm

Technické parametre:

• napájacie napätie 400 V
• počet fáz 3
• frekvencia 50/60 Hz
• menovitý vstupný prúd pri 60% DZ 24 A
• menovitý príkon (60%DZ/100%DZ) 17/12 kVA
• prívodný kábel 4×4 mm²
• zvárací kábel 50 mm²
• istenie 3×35 A
• účinnosť 80 %
• účinník cos φ 0,8
• krytie IP 21
• hmotnosť 185 kg
• rozmery zdroja 1100×510×1020 mm
• kontinuálny režim
• metódy zvárania MIG/MAG
• zvárací prúd MIG 40-360 A
• rozsah zváracieho napätia MIG 16-48 V
• počet napäťových stupňov 36
• zváranie bodové prievarom
• zváranie stehovaním
• časovacie funkcie
• regulácia rýchlosti podávania drôtu 1-24 m/min
• predvolba približovacej rýchlosti
• nastavenie dĺžky výletu drôtu
• 2T spínanie horáka
• 4T spínanie horáka

Zobrazenie:

• signalizácia pripravenosti k prevádzke
• signalizácia tepelného preťaženia s blokovaním
• signalizácia poruchy chladiaceho okruhu s blokovaním
• signalizácia skratu na horáku
• digitálny voltmeter
• digitálny ampérmeter

Konektory a rozhrania:

• konektor pre ohrev plynu

Horáky

• ručný horák: nie
• plynom chladený horák: nie
• kvapalinou chladený horák: nie
• centrálny prípoj horáka: áno
• štandardný horák: nie

Chladiaca jednotka

• interná chladiaca jednotka
• objem nádrže 5 l
• výstupný tlak 3,5 bar
• max.dodávané množstvo 9 l/min
• chladiaca kvapalina KF 23E-10
